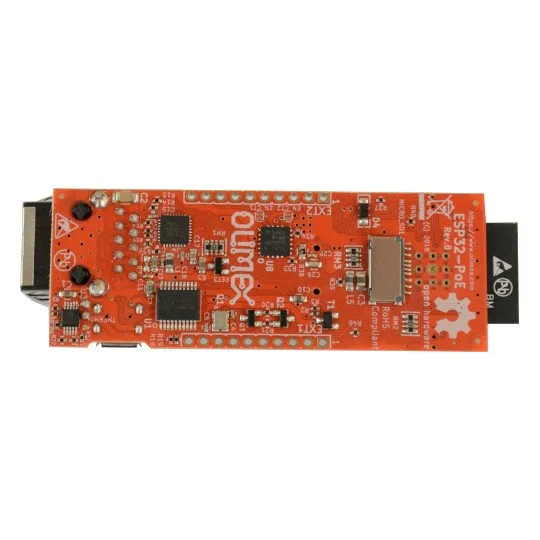

ESP32-POE - WiFi/BLE/Ethernet vývojový kit od OlimexTisk



Firma Olimex přichází se svým vývojovým kitem ESP32-PoE do už tak rozmanitého rybníku vývojových kitů s populárním WiFi/BLE čipem - ESP32. Olimex ale přidal něco navíc. Možnost připojení k ethernetu (100mbps) s podporou PoE (Power over Ethernet, IEEE 802.3).

ESP32-PoE není první vývojovou deskou z dílny Olimex, mezi první se řadí ESP32-PRO a Olimex ESP32-EVB.

Za necelých 18 euro (461 Kč, převod k 7.9.2018) dostanete kit, který podporuje WiFi, Bluetooth Low Energy a Ethernet připojení a navíc může být napájen skrze ethernet ethernet rozhraní.
To zajišťuje obvod Si3402-B (datasheet zde) od firmy Silcon Labs.



Důležitou informací však je, že i přes použití tohoto zajímavého obvodu (Si36402-B) není deska galvanicky oddělena od ethernetu. Tedy, při programování ESP32, musíte nejprve odpojit ethernet kabel.

Kromě samotného obvodu ESP32 a části s PoE dále vývojový kit ESP32-PoE obsahuje UEXT konektor. Přes tento konektor můžete připojit další zajímavé obvody jako jsou IR transmitter, rozhraní RS485, BME280 (čidlo teploty/vlhkosti/tlaku), čtečku RFID a také 2.8" barevný LCD.

Deska obsahuje nabíjecí obvod pro LiPol baterii, tlačítka (reset a uživatelské), microUSB konektor pro programování ESP32, microSD slot.

Odkaz do eshopu: https://www.olimex.com/Products/IoT/ESP32/ESP32-POE/open-source-hardware

Původní zpráva + seznam dostupných UEXT zařízení: https://olimex.wordpress.com/2018/09/06/esp32-poe-open-source-hardware-iot-development-board-with-wifi-ble-100mb-ethernet-with-802-3-poe-is-in-stock/
